Automatisch Pallet Shuttle-systeem

Automatisch Pallet Shuttle-systeem

Automatisch palletopslagsysteem door middel van groepering, dat gebruik maakt van een automatische Pallet Shuttle en automatische afhandelingssystemen om de opslagcapaciteit en productiviteit van het magazijn te verhogen.

Aanvraag voor informatie/of een offerte

Product

Automatisch Pallet Shuttle-systeem: samen sterker

Dit systeem omvat de integratie van automatische systemen bij de afhandelingsprocessen , waardoor bedrijven hun aanbod van producten en diensten gemakkelijker kunnen differentiëren, dankzij een verlaging van de kosten en betere prestaties van de logistieke keten.

Bij deze opslagoplossing worden heftrucks vervangen door magazijnkranen of aanvoerwagens die de Pallet Shuttle met lading vervoeren. De shuttle wordt in de opslagkanalen geplaatst die elkepallet naar de eerst beschikbare, diepst gelegen vrije opslaglocatie vervoert. Dit alles gebeurt volgens de opdrachten die door het warehouse management systeem Easy WMS worden gegeven.

Kortom, het automatische Pallet Shuttle-systeem is het resultaat van de optimalisering van de opslagcapaciteit van magazijnstellingen en de vermindering van de tijdsr die nodig is voor het uitvoeren van alle verrichtingen. Dit is kenmerkend voor automatische systemen.

Omhoog

Voordelen

Alle voordelen van groepering en automatisering in één

  • Maximale ruimtebesparing bij magazijnstellingen met opslagkanalen tot 40 meter diep en meer dan 40 meter hoog.
  • Snelle verplaatsing van de elektrische shuttle wat de in- en uitslagtijd van de goederen verkort.
  • Grote toename van het aantal cycli peruur in vergelijking met andere opslagsystemen.
  • Goods-to-man-systeem waardoor de lading automatisch naar de picklocaties wordt vervoert.
  • Wanneer de shuttle zich op de magazijnkraan of aanvoerwagen bevindt, laden de supercondensators van de shuttle automatisch op, waardoor deze altijd gebruiksklaar is.
  • Kostenbesparing wat betreft afhandelingsmaterieel, magazijnoppervlak, medewerkers en energieverbruik (in het bijzonder in vriesruimtes).
  • Het systeem maakt verschillende combinaties mogelijk, afhankelijk van het aantal artikelnummers, de hoeveelheid pallets en de vereiste handelingen.
  • Automatische stellingen met het Pallet Shuttle-systeem bieden absolute veiligheid voor de magazijnmedewerkers, de lading en de installatie zelf.
Omhoog

Toepassingen

Automatisch Pallet Shuttle-systeem: de perfecte oplossing voor een intensieve productcirculatie

De installatie van automatisch compact magazijn met het Pallet Shuttle-systeem is vooral aan te raden voor die situaties waarin een aanzienlijke verhoging van de productiviteit is vereist en er dus een groot aantal pallets/uur moeten worden verplaatst.

Over het algemeen is deze oplossing geschikt in de volgende gevallen:

  • Voor de opslag van gepalletiseerde referenties en opslaggoederen met hoge dichtheid.
  • Voor magazijnen met referenties met een middelhoog of hoog verbruik of met een groot aantal pallets.
  • Installaties waar een zeer hoog rendement is vereist, met een hoge omloopsnelheid van producten en waar een maximale benutting van de ruimte essentieel is.
  • Vriesruimtes, omdat het te koelen volume wordt teruggebracht met de daaruit voortvloeiende besparing op de energiekosten, en bovendien wordt de aanwezigheid van magazijnmedewerkers in omgevingen met lage temperaturen overbodig, waardoor het aantal bewegingen aanzienlijk toeneemt.
  • Tijdelijke bufferopslag.
  • Ideaal voor diepe stellingen met grootschalige in- en uitslag van hetzelfde product.
Het Automatisch Pallet Shuttle-systeem is ideaal voor magazijnen met consumptiegoederen.
Omhoog

Varianten

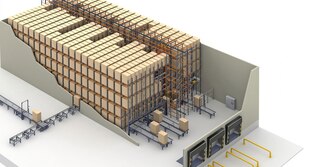

Compact automatisch magazijn met het Pallet Shuttle-systeem

In automatische installaties met het Pallet Shuttle-systeem wordt de vorkheftruck vervangen door automatisch afhandelingsmaterieel: magazijnkranen of aanvoerwagens. Hierdoor worden de tijden van alle verrichtingen aanzienlijk verkort.

De keuze van het afhandelingsmaterieel is afhankelijk van het aantal handelingen, het aantal artikelnummers en het aantal pallets per partij. Het fundamentele verschil tussen de twee systemen berust op de potentiële hoeveelheid pallets die een oplossing met aanvoerwagens kan verplaatsen, in vergelijking met een oplossing met magazijnkranen, aangezien deze hoeveelheid wordt vermenigvuldigd met het aantal niveaus dat de installatie telt.

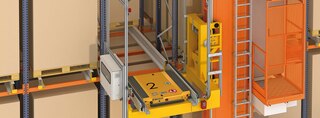

  • Automatisch Pallet Shuttle-systeem met magazijnkraan

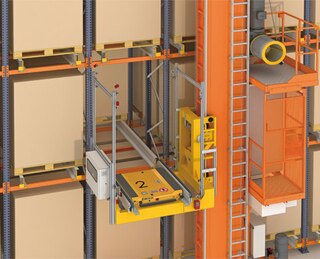

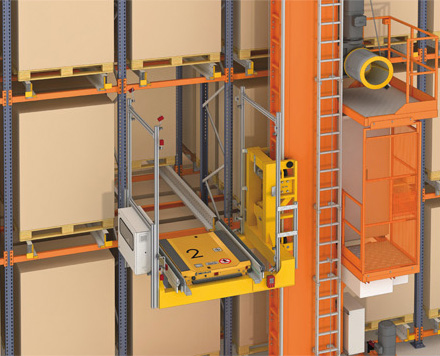

    Een magazijnkraan vervoert de pallets vanaf het begin van het gangpad naar elk opslagkanaal. De Pallet Shuttle neemt daarop de pallets over van de magazijnkraan en vervoert ze naar de opslaglocatie in het overeenkomstige opslagkanaal.

    Doorgaans worden er twee modules geïnstalleerd, één aan elke kant van het gangpad. Een dergelijke indeling geeft een grotere opslagcapaciteit omdat het gangpad van geringe afmetingen is (minder dan 1600 mm). Tevens kan de opslaghoogte door het gebruik van magazijnkranen 40 meter overtreffen.

    Naast een grotere opslagcapaciteit maakt dit systeem, dankzij de integratie met het warehouse management systeem Easy WMS, een groter aantal cycli per uur mogelijk evenals een optimaal voorraadbeheer en controle van alle handelingen die in het magazijn worden uitgevoerd, wat de productiviteit ten goede komt.

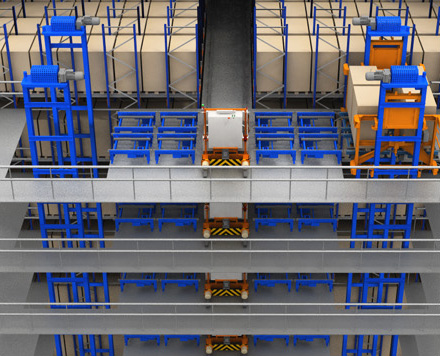

  • Automatisch Pallet Shuttle-systeem met aanvoerwagen

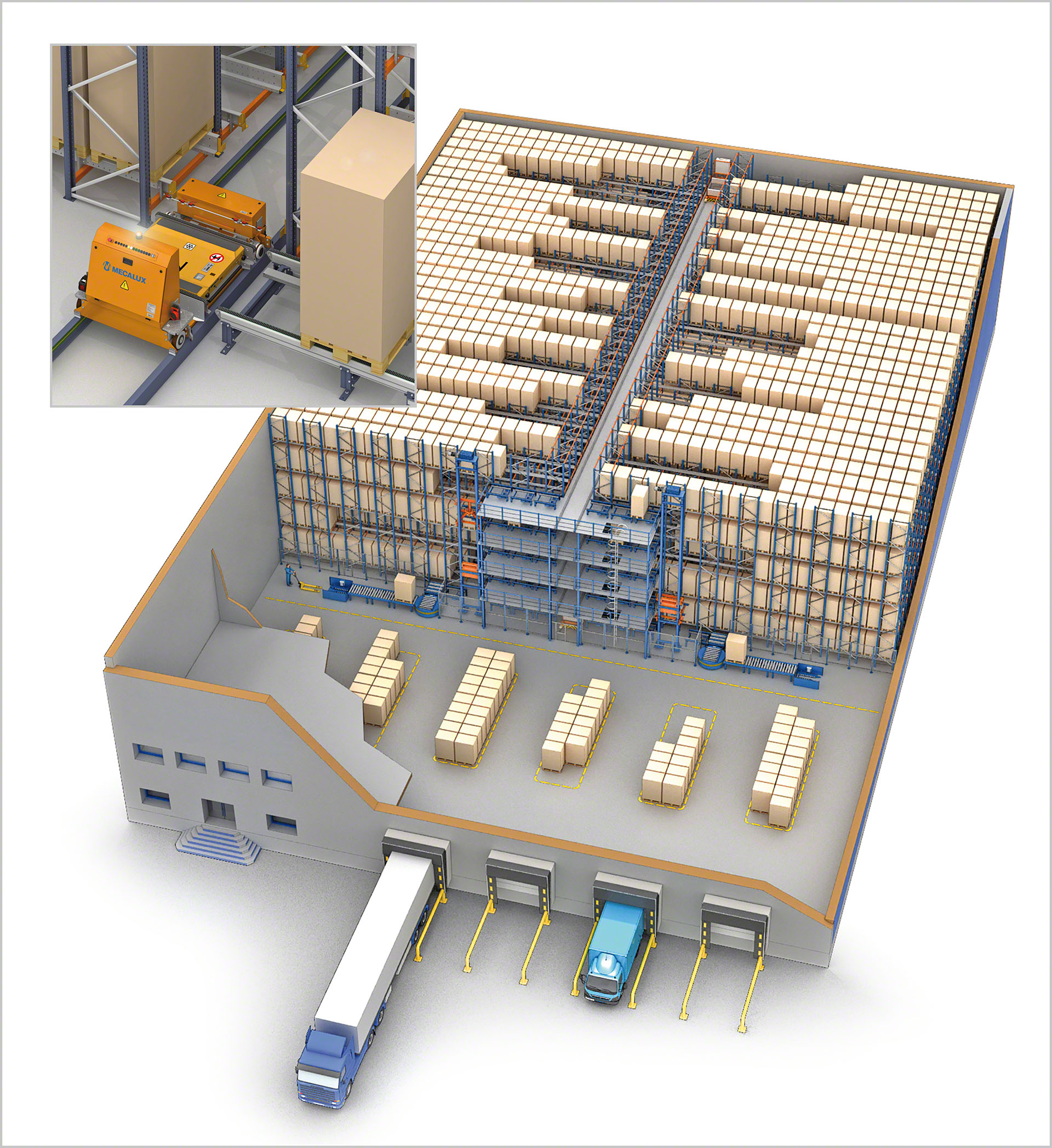

    Bij deze oplossing wordt er een structuur bij wijze van brug aangebracht met een geleiderails waarover zich op elk niveau een aanvoerwagen beweegt. Net zoals bij magazijnkranen worden er doorgaans twee modules geïnstalleerd, één aan elke kant van het gangpad.

    De aanvoerwagen is een niet-continu palletvervoerder die zich in een rechte lijn over rails beweegt en de goederen van één punt van het magazijn naarhet andere verplaatst. De aanvoerwagen heeft tegelijkertijd een ander transportelement aan boord waarop de Pallet Shuttle zich bevindt met sleepkettingen voor pallets. Om de verschillende niveaus waaruit de installatie bestaat met elkaar te verbinden, worden er liften gebruikt die voor de bewegingen in de hoogte zorgen.

    Het totale beheer en de automatische controle, met criteria voor de bediening, de opslaglocatie, het toewijzen en het klaarzetten van bestellingen, wordt uitgevoerd door het warehouse management systeem Easy WMS.

    Voor installaties met aanvoerwagens wordt het aantal handelingen of cycli per uur vermenigvuldigd door het aantal niveaus van het magazijn. Dit is het meest efficiënte opslagsysteem wanneer het een hoge opslagcapaciteit en een groot aantal handelingen betreft.

Omhoog

Technische gegevens

Breedte van de pallet 1200 mm
Diepte van de pallet 800/1000/1200 mm
Laadcapaciteit Tot 1500 kg
Wielen 8
Verplaatsingssnelheid zonder lading Omgevingstemperatuur: 110 m/min / Koud: 76 m/min
Verplaatsingssnelheid met lading 70 m/min
Heftijd 2s
Bedrijfstemperatuur Omgevingstemperatuur: van 5 tot 45 ºC / Koud: van -30 tot 5 ºC
Accu Supercondensatoren
Omhoog

Afbeeldingen

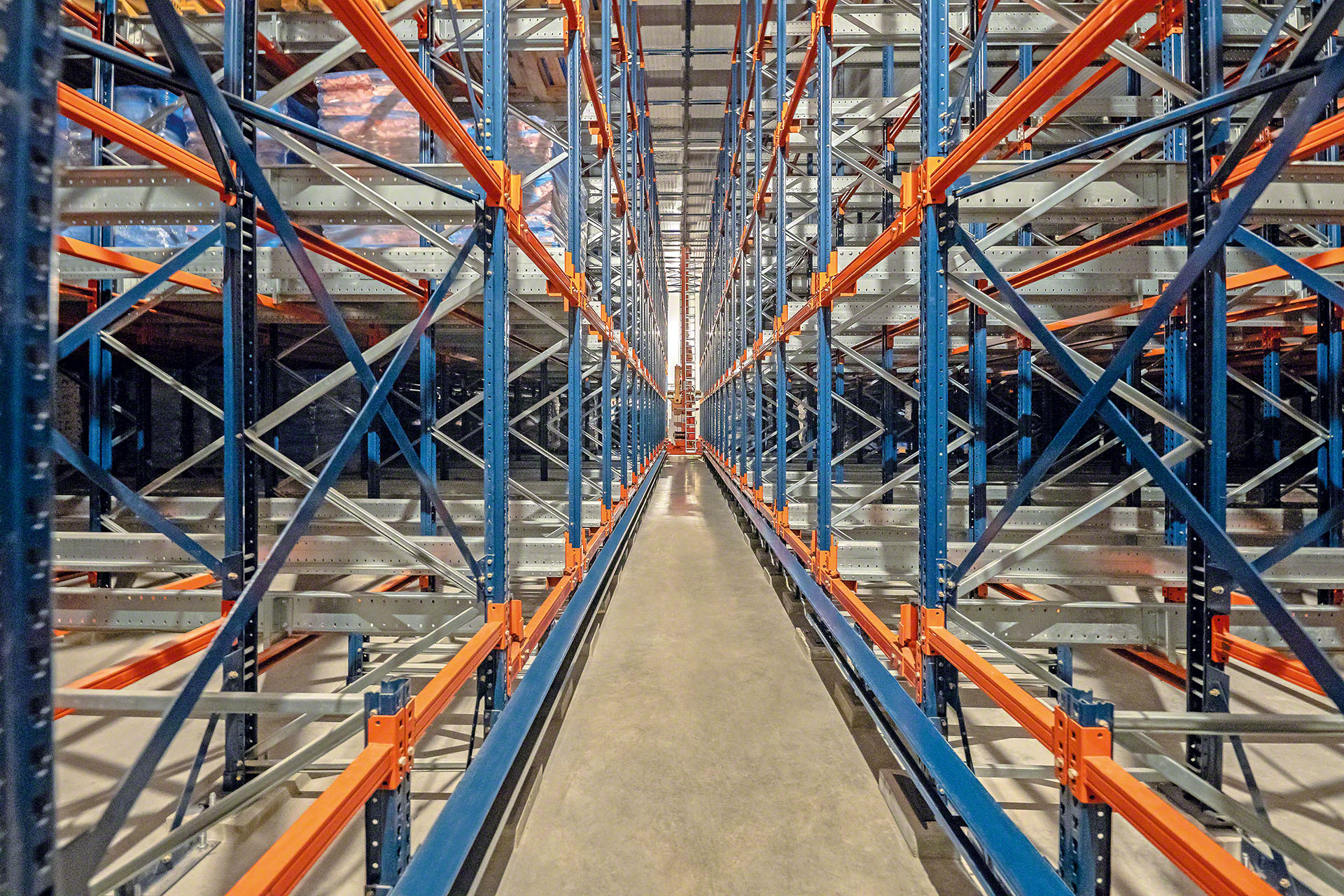

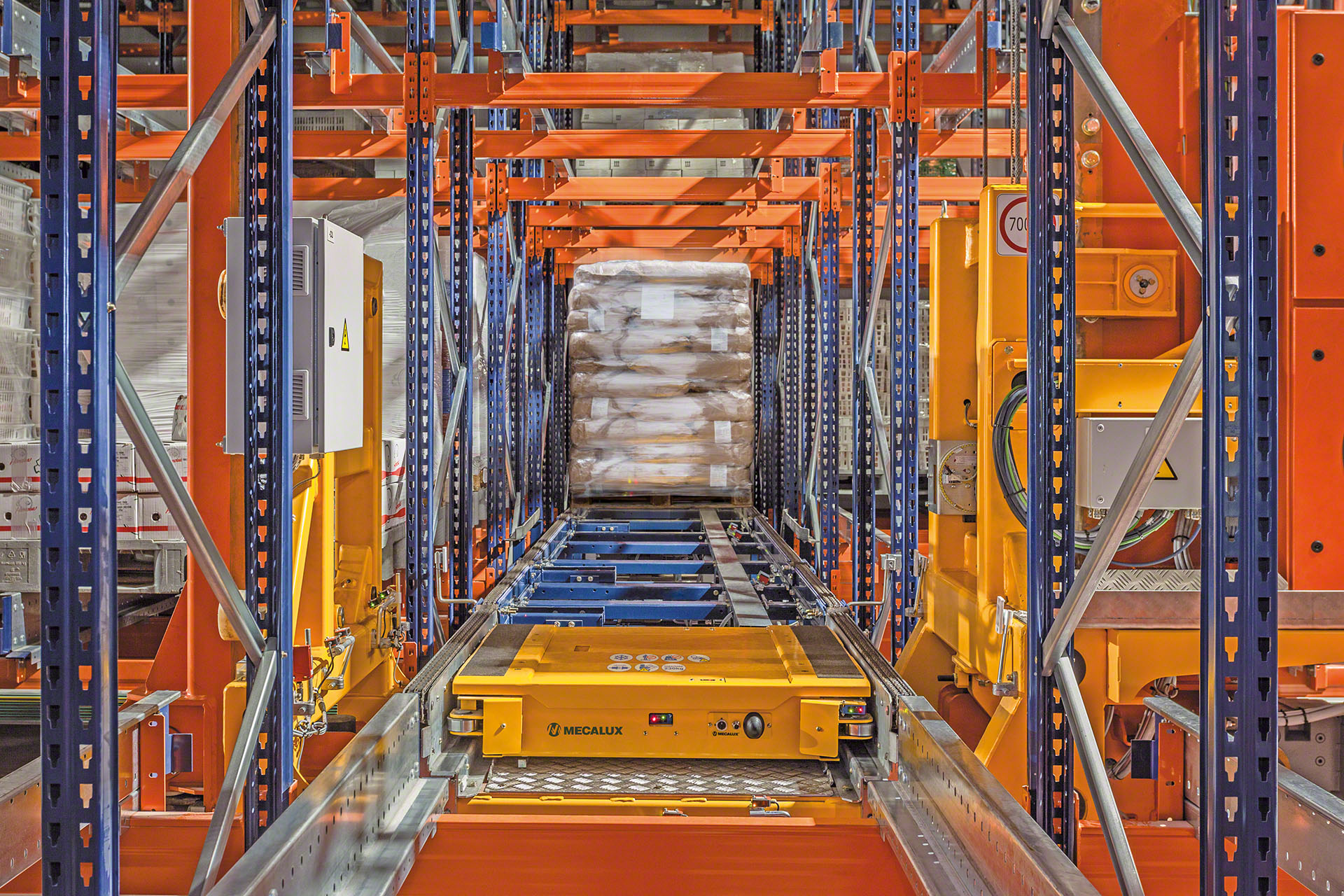

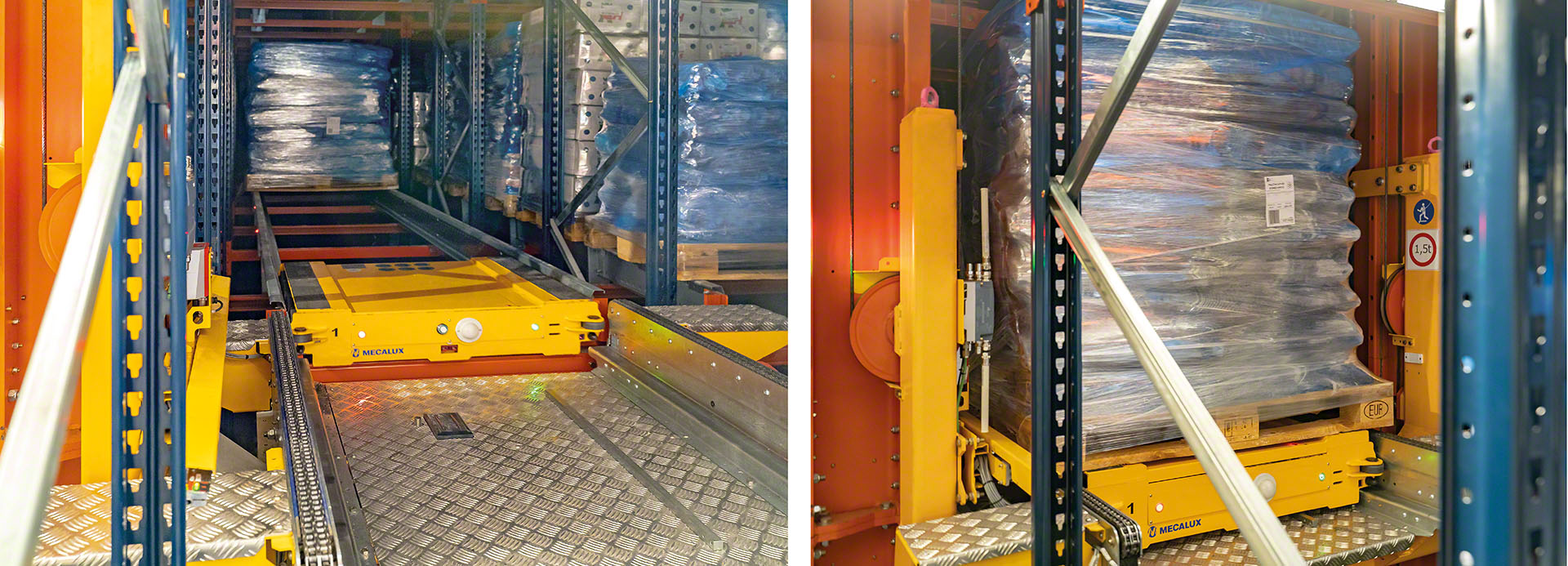

Het automatische Pallet Shuttle-systeem garandeert een maximale efficiëntie in opslagsystemen door groepering Een shuttle wordt in de opslagkanalen geplaatst om de pallets te groeperen Met behulp van een magazijnkraan kan het automatische Pallet Shuttle-systeem verschillende niveaus bedienen In automatische magazijnen is het Pallet Shuttle-systeem de ideale manier om de in- en uitslag van pallets te automatiseren Het Pallet Shuttle-systeem garandeert een optimaal gebruik van de beschikbare ruimte in hoogbouwstellingen De Pallet Shuttle wordt in een opslagkanaal geplaatst en vervoert de pallets naar de eerstvolgende beschikbare opslaglocatie Deze shuttle zorgt ervoor dat magazijnstellingen tot 40 m diep kunnen worden gebruikt De automatische shuttles kunnen een maximaal gewicht van 1500 kg dragen De elektrische shuttles zijn voorzien van lithiumaccu's zonder kabels Automatische shuttles zijn voorzien van veiligheidselementen, zoals onder andere palletcentreerders of stoppers Het onderhoud van het Pallet Shuttle-systeem en magazijnkraan is eenvoudig dankzij de schakelkast Easy WMS, het warehouse management systeem van Mecalux, beheert de taken van het automatische Pallet Shuttle-systeem In magazijnen met een lage omloopsnelheid is het niet nodig dat elk opslagkanaal over een shuttle beschikt. Een heftruck volstaat dan om de Pallet Shuttle, al naargelang de behoefte, in het desbetreffende opslagkanaal te plaatsen Automatische shuttles staan gewoonlijk in verbinding met andere automatische transportsystemen, zoals transportbanen Het opslagkanaal moet worden aangepast zodat de Pallet Shuttle op de rails kan worden geplaatst Een automatische Pallet Shuttle beschikt over meerdere veiligheidselementen, zoals een scanner of sensoren Door de combinatie van een magazijnkraan en een automatisch Pallet Shuttle-systeem wordt de opslagcapaciteit geoptimaliseerd, omdat er slechts een smal gangpad nodig is Twee magazijnkranen met automatische shuttles in combinatie met Easy WMS garanderen een complete automatisering van het magazijn, zelfs in magazijnen met producten die een hoge omloopsnelheid hebben De magazijnkraan is verantwoordelijk voor het plaatsen van de automatische Pallet Shuttle in het opslagkanaal waar de goederen zich bevinden Het automatische Pallet Shuttle-systeem kan aan lage magazijnen worden aangepast De samenvoeging van de magazijnkraan en het automatische Pallet Shuttle-systeem zorgt voor een optimale opslagcapaciteit in installaties van grote hoogte Een automatische shuttle kan worden aangepast aan pallets met verschillende ladingen Een Pallet Shuttle-systeem met magazijnkraan is een efficiënt systeem voor producten uit verschillende bedrijfstakken en industrieën Bij stellingen met een groeperingssysteem door middel van de Pallet Shuttle kan het laagste niveau voor dynamische orderpicking worden gebruikt, waardoor de ruimte van het magazijn beter wordt benut Door de combinatie van een aanvoerwagen en een automatische Pallet Shuttle wordt een grote opslagcapaciteit en een hoog aantal cycli gegarandeerd Automatische systemen zoals het Pallet Shuttle-systeem zijn ideaal voor vriesruimteskoel- of < omdat ze bestand zijn tegen de meest extreme omgevingscondities Door automatische systemen te combineren met een hoogbouwmagazijn wordt de capaciteit van een opslaginstallatie geoptimaliseerd De aanvoerwagen plaatst de automatische Pallet Shuttle op de rails in het opslagkanaal die de pallets met een enkele handeling naar hun opslaglocatie brengt	/img/aanvoerwagen-automatische-pallet-shuttle-opslagkanaal-pallets De aanvoerwagen zorgt voor het plaatsen van de automatische shuttle in de opslagkanalen Doorgaans worden de processen geautomatiseerd door middel van liften voor automatische shuttles, zodat er geen magazijnkraan nodig is De aanvoerwagen beschikt over een eigen onderhoudsstation, waardoor de veiligheid en het functioneren van het systeem wordt gegarandeerd De aanvoerwagens functioneren onafhankelijk van elkaar waardoor de goederenstromen binnen het magazijn worden versneld Automatische Pallet Shuttle-systemen met aanvoerwagen zijn uitgerust met veiligheidselementen zodat de magazijnmedewerkers de  goederenafhandelingen correct kunnen beheren Het Pallet Shuttle-systeem beschikt over meerdere veiligheidselementen, zoals bijvoorbeeld toegangsplatformen Door een automatisch Pallet Shuttle-systeem te installeren kunnen lage magazijnen geoptimaliseerd worden In installaties met een grote opslagcapaciteit is het gebruik van automatische shuttles en een warehouse management systeem het meest efficiënt Automatisch Pallet Shuttle-systeem Dankzij een gangpad met een aanvoerwagen, kan de automatische shuttle in verschillende modules binnen hetzelfde magazijn functioneren Het Pallet Shuttle-systeem kan worden gecombineerd met automatisch geleide voertuigen (AGV’s) zodat een complete automatisering van het magazijn kan worden verkregen
