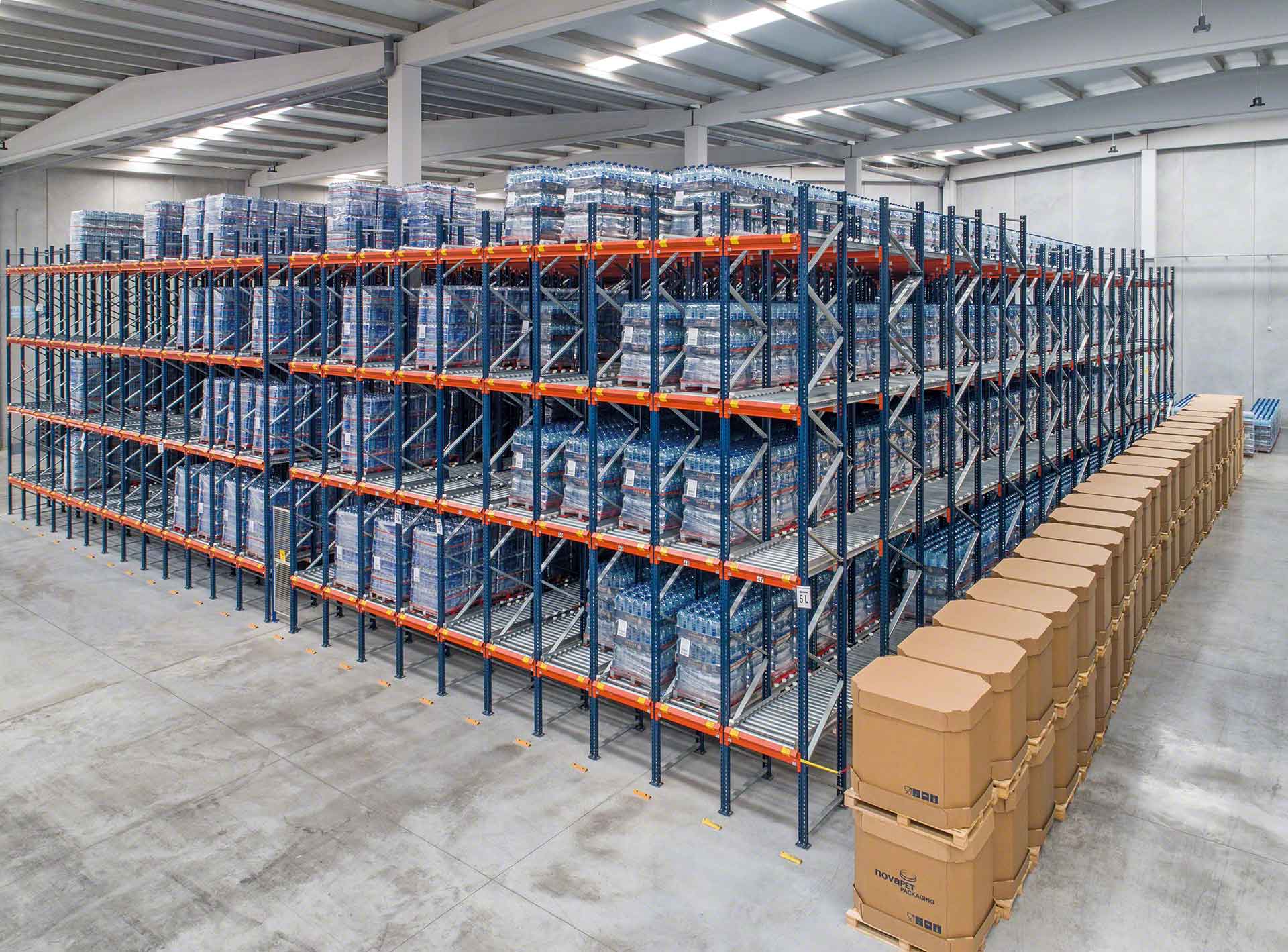

Magazijn met dynamische opslagsystemen

Dynamische opslagsystemen en stellingen: soorten en kenmerken

06 september 2021

Dynamische stellingen vormen een bijzonder type rekken voor groeperings- of compacte opslag: de onderdelen en de structuur ervan maken gebruik van de zwaartekracht om het hele proces van het in- en uitslaan van ladingen te versnellen. Er kan meer tijd mee worden bespaard dan met traditionele stellingen voor compacte opslag, waarbij heftrucks moeten worden gebruikt om in de gangpaden te komen. In het Engels ook wel «gravity-based storage systems» genoemd.

Om de juiste dynamische opslagsystemen of stellingen voor een magazijn te kiezen, is het belangrijk de voordelen van elke oplossing te evalueren en de toepassing ervan in de verschillende zones van het warehouse te bestuderen.

Wat is een dynamische stelling? Wat zijn de kenmerken?

Via rollenbanen worden ladingen veilig van de ene naar de andere kant van het opslagkanaal verplaatst. Door dit systeem onderscheiden doorrolstellingen zich van andere opslagoplossingen. De helling van de rollenbaan kan worden aangepast aan de gebruikte laadeenheid. Het hellingspercentage ligt voor pallets meestal tussen de 3% en 4%, maar kan hoger zijn voor magazijnbakken of dozen.

Met dit in gedachten, volgen hier de antwoorden op enkele veelgestelde vragen:

- Hoe hoog is een dynamische stelling?

Deze opslagoplossingen verschillen niet van andere installaties wat de hoogte betreft, en kunnen worden gecombineerd met magazijnkranen. Bij dit soort magazijnstellingen wordt meestal gebruik gemaakt van handmatige apparatuur voor goederenafhandeling, waardoor de hoogte van de doorrolstellingen beperkt blijft.

Bovendien is het belangrijk op te merken dat dynamische stellingen door hun hellingsgraad meer ruimte in de hoogte innemen dan conventionele compacte opslagoplossingen. Hoe meer opslagniveaus de dynamische stellingen hebben, hoe meer opslagruimte er verloren gaat. Dit kan overeenkomen met een heel opslagniveau.

- Met welke veiligheidssystemen zijn ze uitgerust?

De zwaartekracht kan een probleem vormen en moeilijk te beheersen zijn bij zware lasten. Daarom zijn dynamische stellingen samengesteld uit speciale elementen, die een veilige afhandeling van de goederen garanderen:

  • Remrollen: zij vertragen de snelheid van de lading al naargelang de uitgeoefende kracht. Hoe hoger de snelheid, hoe groter de remkracht.
  • Palletcentreerders: vergemakkelijken de inslag van de pallets in de magazijnstellingen en zorgen ervoor dat deze correct in het opslagkanaal geplaatst worden.
  • Palletstoppers: versterken het uiteinde van het opslagkanaal, daar waar de pallets worden uitgeslagen, zodat deze niet bezwijkt onder het opgestapelde gewicht.

- Voor welke soorten goederen worden dynamische stellingen gebruikt?

Dynamische stellingen kunnen werken volgens de FIFO- of LIFO-methode. In ieder geval bieden ze aanzienlijke voordelen die andere magazijnstellingen niet hebben: flexibiliteit en tijdswinst bij het verplaatsen en uitslaan van de pallets. Ze zijn dan ook over het algemeen meer geschikt voor de opslag van goederen met een gemiddelde tot hoge omloopsnelheid.

Bovendien kunnen dynamische stellingen worden afgestemd op verschillende soorten laadeenheden, met uiteenlopende afmetingen: hele of halve pallets, metalen magazijnbakken of dozen.

Doorrolstelling voor dozen geschikt voor orderpicking
Doorrolstelling voor dozen geschikt voor orderpicking

Soorten dynamische opslagsystemen of dynamische stellingen

Over het algemeen worden oplossingen voor compacte opslag aanbevolen wanneer er veel laadeenheden met hetzelfde artikelnummer moeten worden opgeslagen, en waarbij de omloopsnelheid niet van belang is. Dynamische stellingen zijn geschikt voor de opslag van goederen met een hogere omloopsnelheid. Dit is het belangrijkste voordeel en kenmerk ervan.

Opslagoplossingen op basis van zwaartekracht worden gebruikt door verschillende dynamische opslagsystemen, maar waarvan sommige karakteristieken verschillen. Laten we deze verschillende dynamische opslagsystemen nader bekijken:

1. Doorrolstellingen (FIFO)

Dit zijn de meest voorkomende dynamische stellingen in de sector. Doorrolstellingen hebben twee parallele gangpaden nodig. Eén gangpad wordt gebruikt om de pallets in de stellingen te plaatsen, en het andere om de laadeenheden aan de andere kant van de stellingen weer uit te slaan.

Dankzij deze scheiding wordt het inkomende en uitgaande verkeer niet onderbroken, en kunnen de magazijnmedewerkers gemakkelijker hun werk doen. In het midden van de doorrolstellingen is bovendien meestal een veiligheidsgangpad aangebracht voor het geval zich een noodsituatie voordoet. Meer gangpaden zijn niet nodig, waardoor er optimaal gebruik kan worden gemaakt van de beschikbare opslagruimte, zoals in het door Mecalux ontworpen magazijn van Tosfrit, producent van snacks en appetizers.

Elk niveau van de doorrolstelling wordt gebruikt voor de opslag van een ander artikelnummer, net als bij de oplossingen voor compacte opslag. Wanneer een nieuwe pallet wordt ingeslagen, wordt deze door de zwaartekracht over de rollenbaan van de ene kant naar de andere kant verplaatst. Wanneer de eerste pallet wordt uitgeslagen, schuift de tweede pallet naar voren, in de richting van het uitslagpunt, en neemt zijn plaats in.

Wij bevelen doorrolstellingen aan, bij bedrijven die werken volgens het FIFO principe (First In, First Out). Deze worden ook veel gebruikt in magazijnen waar bederfelijke goederen worden opgeslagen, en waar een constante stroom van inkomende en uitgaande producten met een hoge omloopsnelheid wordt verwerkt.

Dynamische stellingen en dynamische opslagsystemen zijn voorzien van een veiligheidsgangpad
Dynamische stellingen en dynamische opslagsystemen zijn voorzien van een veiligheidsgangpad

2. Dynamische stellingen en automatische opslagoplossingen

Doorrolstellingen kunnen worden geïnstalleerd als aanvulling op magazijnkranen voor pallets en vervangen op die manier het basisopslagsysteem voor automatische magazijnen. Dit is niet de meest voorkomende combinatie, maar u kunt hiermee verder gaan dan met dubbeldiepe magazijnstellingen, aangezien meerdere pallets in hetzelfde kanaal kunnen worden opgeslagen.

Deze oplossing houdt het midden tussen de conventionele compacte opslagoplossing met magazijnkraan en het geheel automatische Pallet Shuttle-systeem met magazijnkraan. Bij een doorrolstelling vervangt de zwaartekracht het automatische Pallet Shuttle-mechanisme.

3. Pushback stellingen (LIFO)

Bij pushback stellingen is er maar één gangpad nodig: pallets worden aan dezelfde kant in- en uitgeslagen. Dit bespaart veel opslagruimte, ook al is elk niveau gereserveerd voor de opslag van één en hetzelfde artikelnummer. Daarom worden deze stellingen gebruikt voor goederen met een gemiddelde omloopsnelheid, die volgens het LIFO-principe worden afgehandeld, waarbij de laatst ingeslagen pallet als eerste weer wordt uitgeslagen. Deze oplossing is minder flexibel dan de doorrolstellingen.

Deze pushback stellingen met rails en trolleys maken gebruik van de duwkracht van de apparatuur voor goederenafhandeling die de pallets in het opslagkanaal plaatsen, en van de zwaartekracht waardoor ze in de tegenovergestelde richting worden verplaatst. Eén van de varianten van dit type magazijnstellingen is uitgerust met rollenbanen waar maximaal 6 pallets achter elkaar kunnen worden opgeslagen.

Dit vereenvoudigt de in- en uitslag, dat ook met conventionele vorkheftrucks kan worden uitgevoerd. Deze voordelen hebben Desert Depot USA ertoe gebracht om te kiezen voor dit type dynamische stellingen in zijn magazijn, dat is geïnstalleerd door Mecalux.

De in- en uitslag van goederen gebeurt bij pushback stellingen aan dezelfde kant van de rekken
De in- en uitslag van goederen gebeurt bij pushback stellingen aan dezelfde kant van de rekken

4. Doorrolstellingen voor dozen

Opslagsystemen die gebruik maken van de zwaartekracht versnellen ook het orderverzamelproces en het klaarzetten van de bestellingen, wanneer het gaat om goederen met een zeer hoge omloopsnelheid en waarbij gebruik wordt gemaakt van de FIFO-methode. Deze oplossingen beschikken over transportsystemen die de magazijnbakken of dozen naar de uitgang brengen. Doorrolstellingen voor dozen, de pluspunten:

  • Beperken het aantal verplaatsingen tijdens de orderpicking; elk artikelnummer wordt op een ander niveau opgeslagen. De magazijnmedewerkers hoeven zich alleen maar in een rechte lijn te verplaatsen, parallel aan de magazijnstellingen, zodat het orderverzamelen vloeiend verloopt.
  • Leveren meer beschikbare opslagruimte, waardoor laadeenheden met hetzelfde artikelnummer achter elkaar in een laadniveau opgeslagen kunnen worden. Het is mogelijk de opslagcapaciteit met 30% te verhogen.
  • Houden de orderpick- en voorbereidingszone vrij van storende invloeden: de pallets worden slechts aan één kant van de rekken ingeslagen en onderbreken het orderpicken aan de andere kant niet.

Bovendien gaan deze dynamische stellingen vaak vergezeld van hulpmiddelen voor orderpicking, zoals pick-to-light of automatische transportbanen voor magazijnbakken of dozen.

Dit diagram toont de toename van de opslagcapaciteit die kan worden bereikt, met dynamische doorrolstellingen voor dozen
Dit diagram toont de toename van de opslagcapaciteit die kan worden bereikt, met dynamische doorrolstellingen voor dozen

De belangrijkste toepassingsgebieden van dynamische stellingen of dynamische opslagsystemen

  • In magazijnen voor bederfelijke goederen: de meeste dynamische stellingen zijn zeer nuttig voor goederen die volgens het FIFO-principe afgehandeld moeten worden en een zeer hoge omloopsnelheid hebben, wat gebruikelijk is bij omvangrijke groothandelaren in levensmiddelen.
  • In doorvoer- of tussenmagazijnen, tussen de verschillende werkzones: hier worden dynamische rollenbanen of doorrolstellingen voor dozen bijvoorbeeld gebruikt om de verzendzone met de opslagzone te verbinden en zo de gangpaden vrij te houden.
  • In doorvoermagazijnen: opslagoplossingen die werken op basis van zwaartekracht worden bijvoorbeeld gebruikt in de bufferzones, waar goederen tijdelijk worden opgeslagen. Dynamische stellingen fungeren als het hart van het verzend- of productieproces.

Bij het uitrusten van een magazijn raden wij aan zoveel mogelijk informatie over de logistieke parameters te verzamelen om de ideale opslagoplossing voor uw bedrijf te kiezen, die tegemoet komt aan de behoeften.

Als u wilt dat wij u helpen al deze berekeningen in detail uit te voeren en te bepalen of dynamische stellingen of dynamische opslagsystemen, geschikt zijn voor uw bedrijf, neem dan contact met ons op. Onze experts adviseren u graag.
